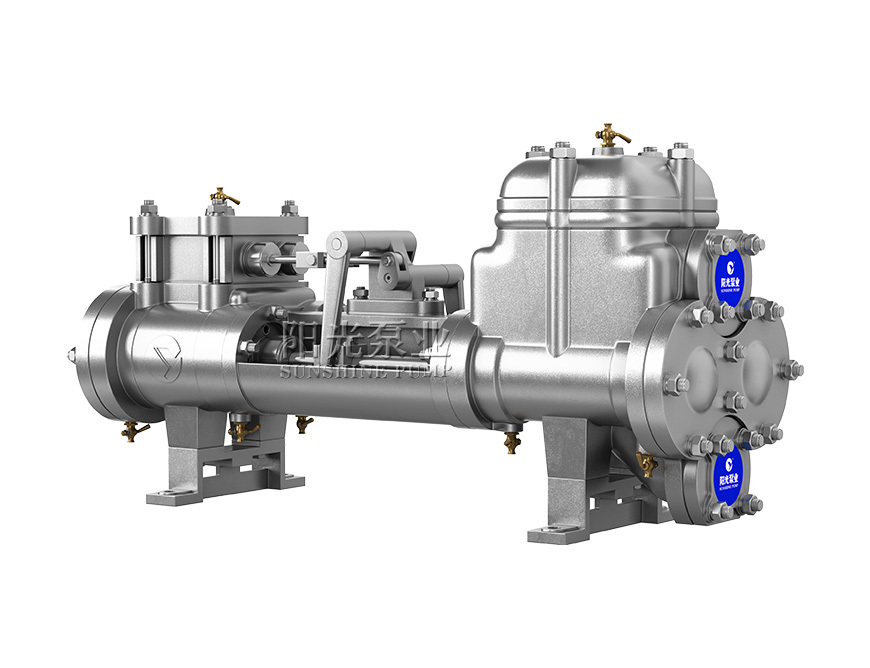

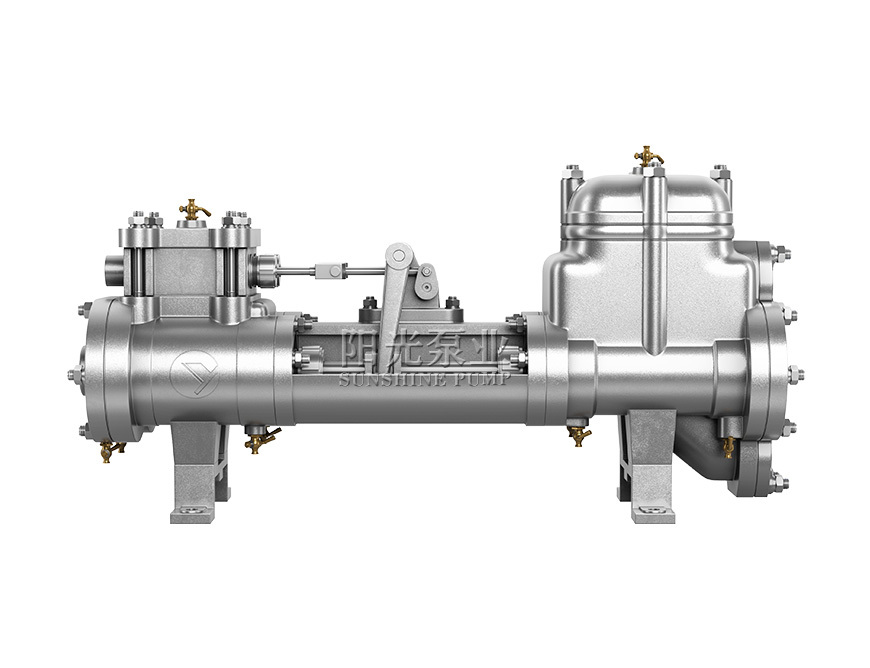

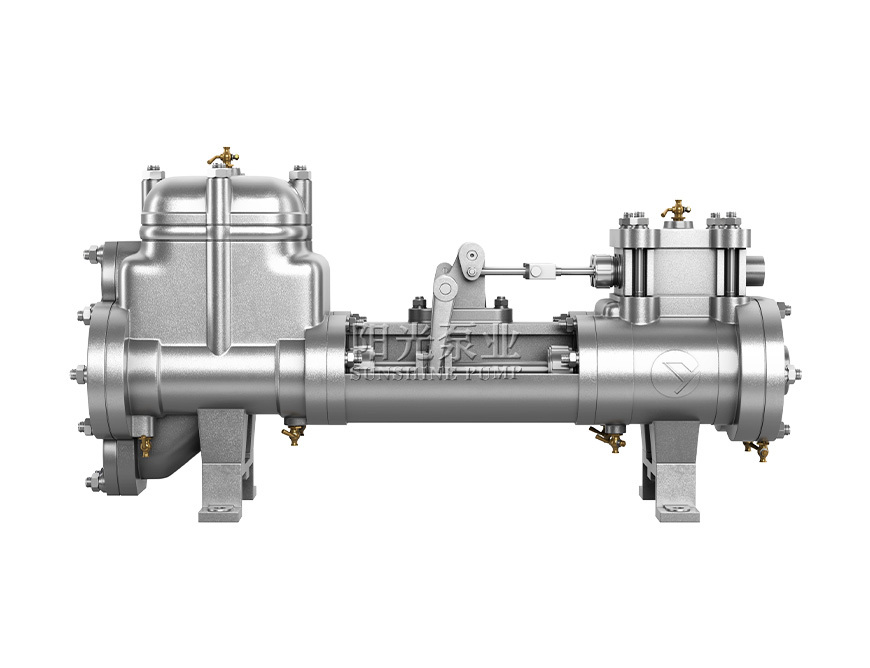

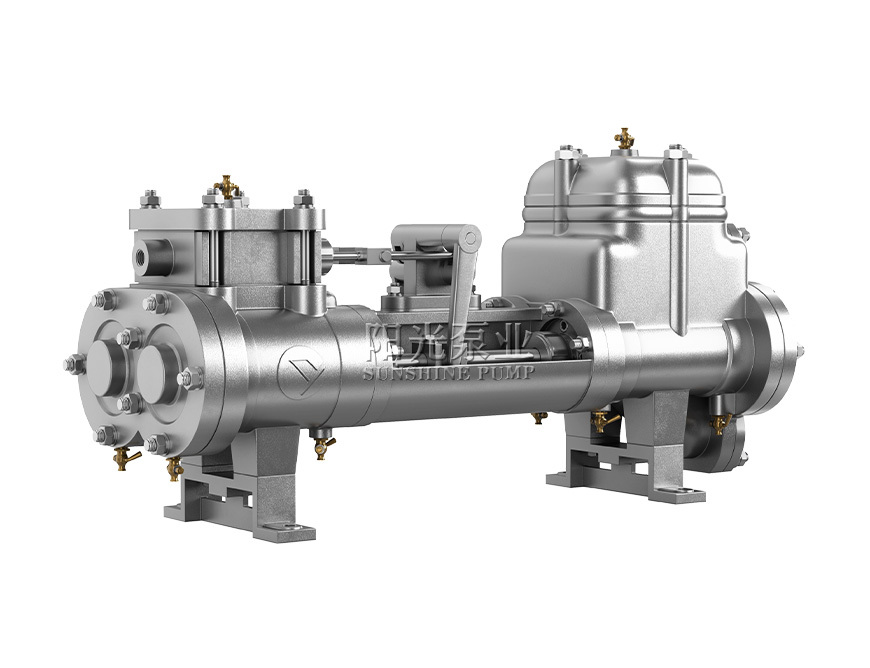

2QS蒸汽往复泵

用蒸汽为动力,根据唧筒原理作用的一种抽水设备.

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

上海阳光泵业电动往复泵是用蒸汽为动力,根据唧筒原理作用的一种抽水设备,主要用于中小型锅炉给水、炼油厂输送石油产品、矿井排水等。各种蒸汽往复泵的汽缸工作压力为1.4Mpa,排出压力为1.7Mpa,适用于饱和蒸汽和过热蒸汽,气温不超过200℃。各种蒸汽往复泵所配水缸活塞环,只适用于水温不能超过60°C,超过该温度而在105°C以内者,须换掉优质帆布夹层填料来制选水缸活塞环。各种蒸汽往复泵的理论吸程为10.3米,但实际使用时吸水扬程包括管道阻力在内不应超过7米,当抽吸热水时吸水扬程随水温升高而降低,若水温过高或管道阻力过大,进水池最低水位须高于蒸汽泵的汽缸、水缸平直中心线。

工作原理

蒸汽往复泵是一种以蒸汽为动力的直动往复泵,一般为卧式的。往复泵的工作原理是蒸汽从进汽管进入配汽室,再通过汽缸左面的进汽口进入汽缸,汽缸活塞在蒸汽压力作用下,向右移动,废汽从汽缸右面的排汽口排入废汽室。汽缸活塞运动的同时,将与活塞杆相连的泵室活塞向同一方向推动,使水缸左边泵室真空,水通过吸水管和左边进水门被吸入左泵室。同时右边的出水门打开将水压出。汽缸活塞运动到右边顶端位置时,连杆的左移运动,将汽缸左边的进汽口关闭,右边的进汽口打开,进入蒸汽,活塞又开始左移。水泵活塞从右边吸水,从左边将水打出。通过水泵活塞随汽缸活塞连续不断的往复运动,就可以不断地吸水与压出水。

适用范围

往复泵适用于高压头、小流量、高粘度液体的输送,但不宜于输送腐蚀性液体。有时由蒸汽机直接带动,输送易燃、易爆的液体。

性能参数

型号

流量

(m³/h)

汽缸直径

(mm)

水缸直径

(mm)

往复行程

(mm)

往复次数

(z/min)

2QS-3.5/172-480507575
2QS-4.8/173-61157010238-70
2QS-9/175-11.51338912730-64
2QS-15/176-16.515210215230-60
2QS-21/1711-20.519011020030-50
2QS-29/1716.5-29.519013020030-50
