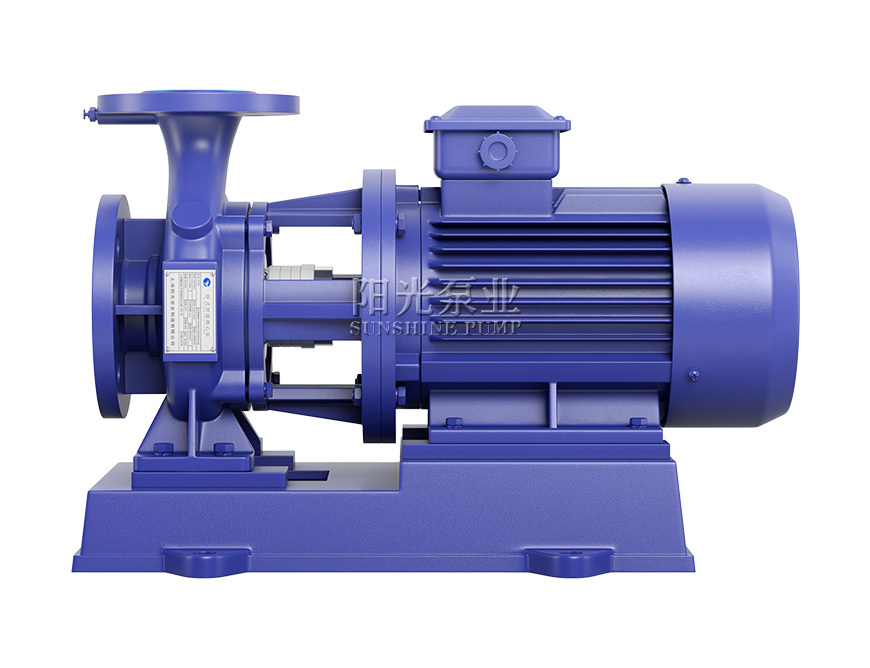

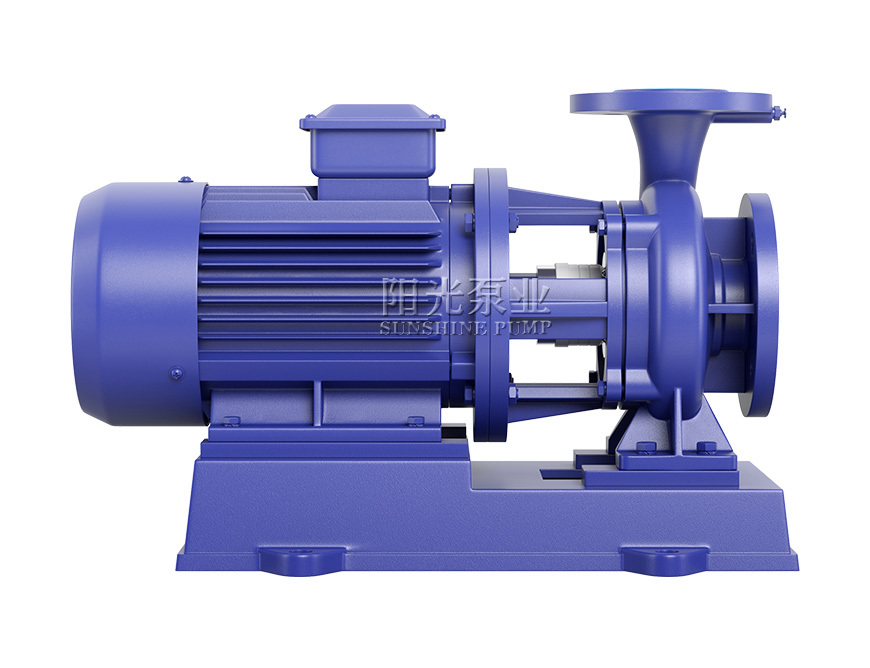

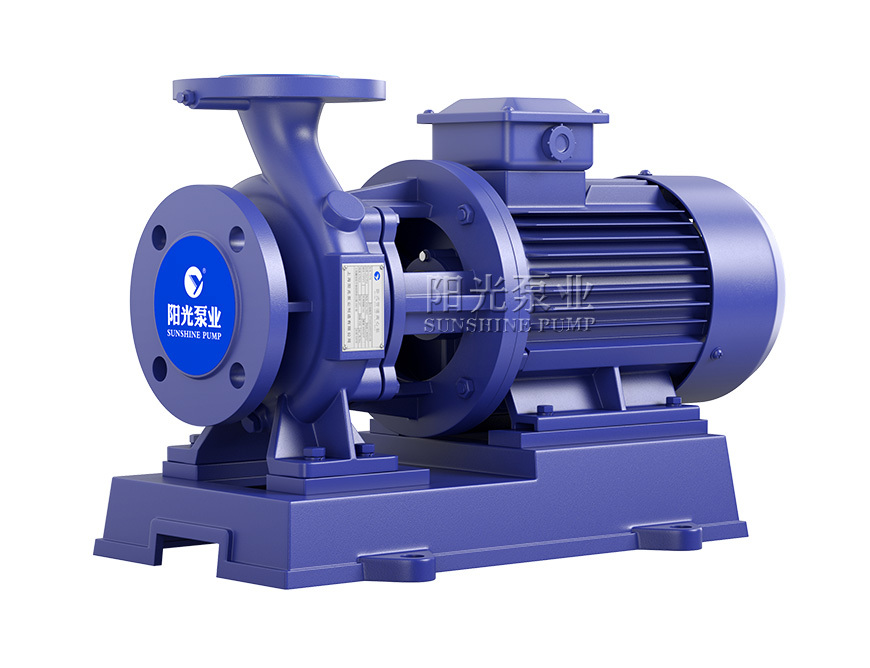

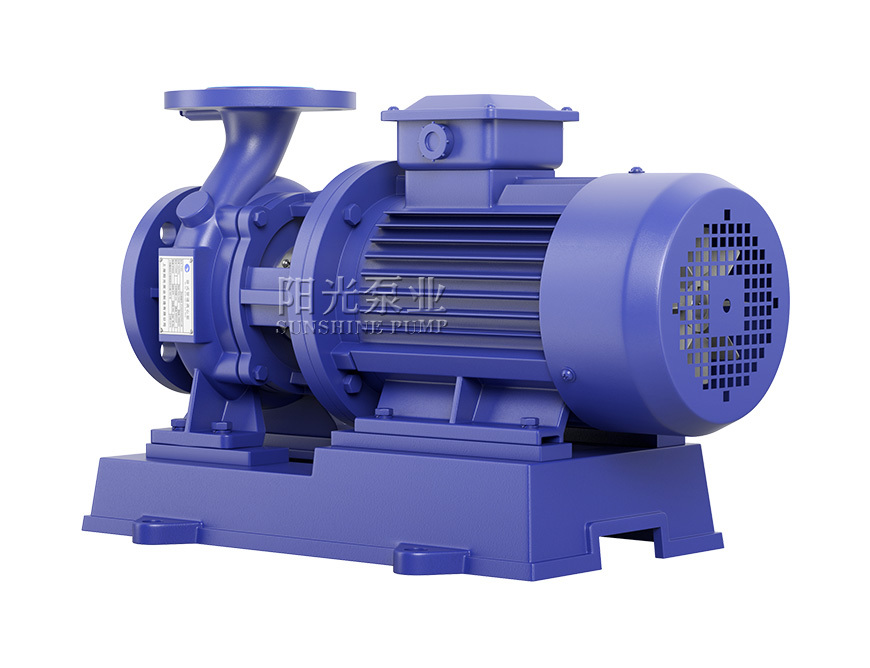

GBW型卧式浓硫酸化工泵

采用浓硫酸专用铸铁外装式优质机械密封,维修方便

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

上海阳光泵业GBW浓硫酸泵是根据IS型离心泵之性能参数,采用浓硫酸专用铸铁、碳钢二种材料和优秀水利模型进行优化设计而成。是理想的新一代化工泵。

产品特点

·维修方便:更换密封、轴承、简易方便。

·占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。

·运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

·噪音声低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

·故障率低:结构简单合理,整机无故障工作时间大大提高。

·滴水不漏:该泵轴封采用外装式优质机械密封,动、静环采用新型碳化硅对碳化硅制成,耐腐蚀、耐磨损、无泄漏、使用寿命长。

选材依据

专用钢铁大量应用于80~100%的硫酸,温度可达60-80℃。钢铁在这一浓度和温度范围的硫酸中,表面能产生保护性的硫酸铁膜层。铸铁不适用于超过100%的发烟硫酸,可能是由于三氧化硫与铁中所含的硅反应,使铸铁变脆。碳钢不适用于 100~102%的发烟硫酸,超过102%的酸则又适用,温度限定约为60℃。稀硫酸对钢铁的腐蚀很大,当酸浓度为47%左右时,腐蚀率达到最高值。当酸浓度大于65%时,钢铁的腐蚀率显著降低。但是在65~80%这一段浓度中,最好还是不使用钢铁,以用铅或其它耐稀酸材料更为安全。

硫酸浓度:80%~98%,专用铸铁使用温度:25℃~50℃。

注意事项

·严禁机械密封在干磨情况下工作。

·打开进口阀门,使液体充满整个泵腔。

·检查电机、轴承处温升≤70℃发现异常及进处理。

·泵的进、出口管路上要安装调节阀,以控制泵在额定工况内运行。

·安装前应仔细检查泵体流道内有无硬质物,以免运行时损坏叶轮和泵体。

·接通电源,当泵达到正常转速后,再逐渐打开吐出管道上的阀门,并调节到所需的工况。

结构图纸

GBW化工泵(带水印-16号)

性能参数

型号  流量
(m³/h)
 扬程
(m)
 转速
(r/min)
 功率
(kW)
GBW25-12542029001.5
GBW25-1603229002.2
GBW32-12552029001.5
GBW32-1603229002.2
GBW40-1256.32029001.5
GBW40-1603229003
GBW40-2005029005.5
GBW50-10012.512.529001.5
GBW50-1252029002.2
GBW50-1603229004
GBW50-2005029007.5
GBW65-1002512.529002.2
GBW65-1252029004
GBW65-1603229005.5
GBW65-20050290011
GBW80-1005012.529004
GBW80-1252029007.5
GBW80-16032290011
GBW80-20050290018.5
GBW100-10010012.529007.5
GBW100-12520290015
GBW100-16032290018.5
GBW100-20050290030
GBW125-10016012.5290015
GBW125-12520290018.5
GBW125-16032290030
GBW125-20050290045
GBW150-12520290018.5
GBW150-16032290030
GBW200-20020012.5145018.5
GBW200-25020145022
GBW250-25055020145055
