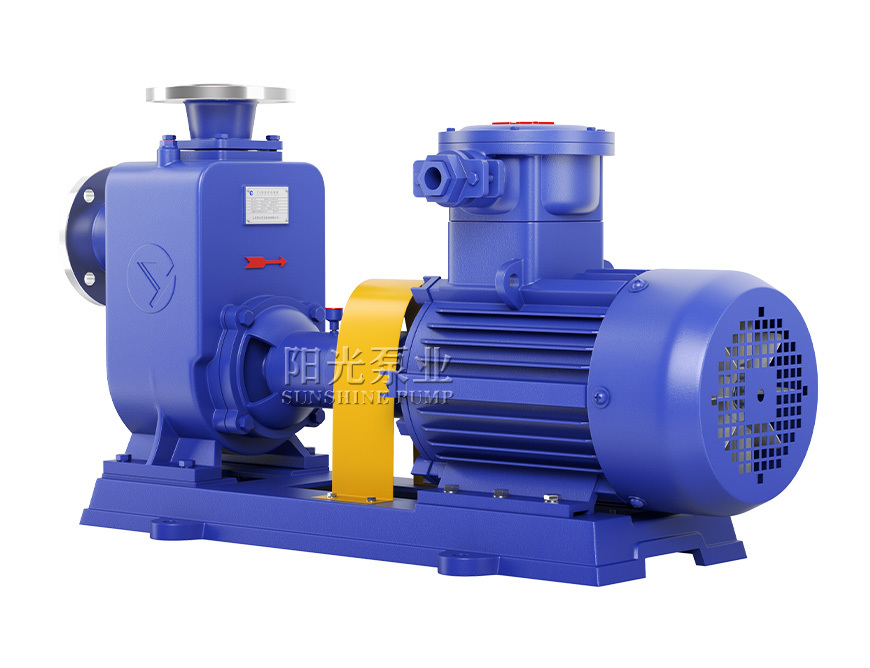

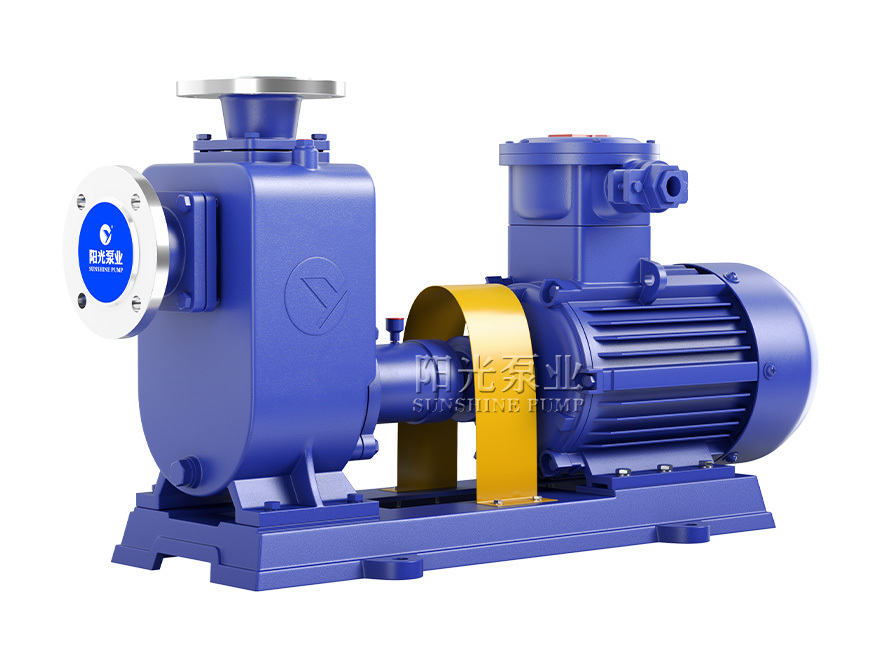

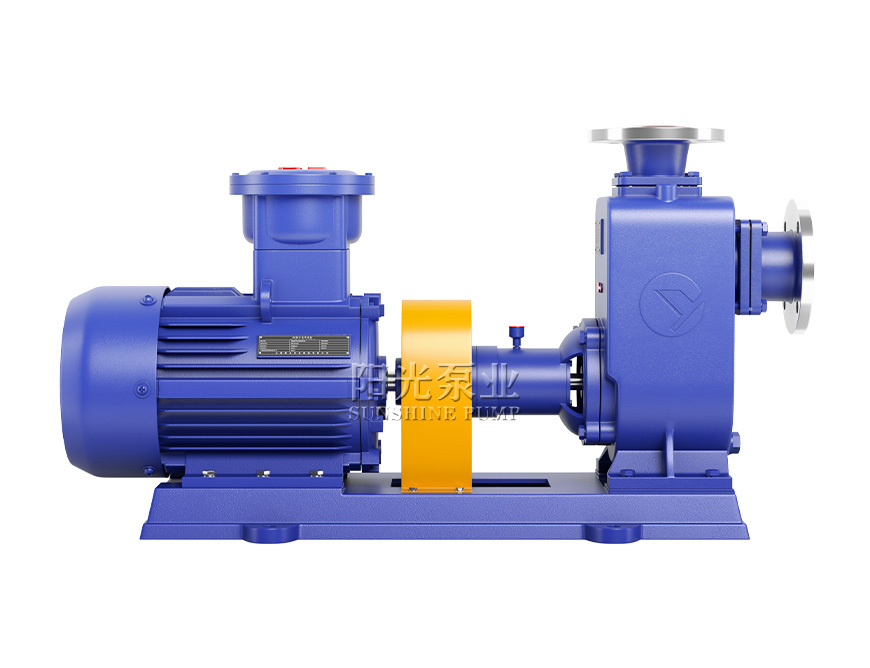

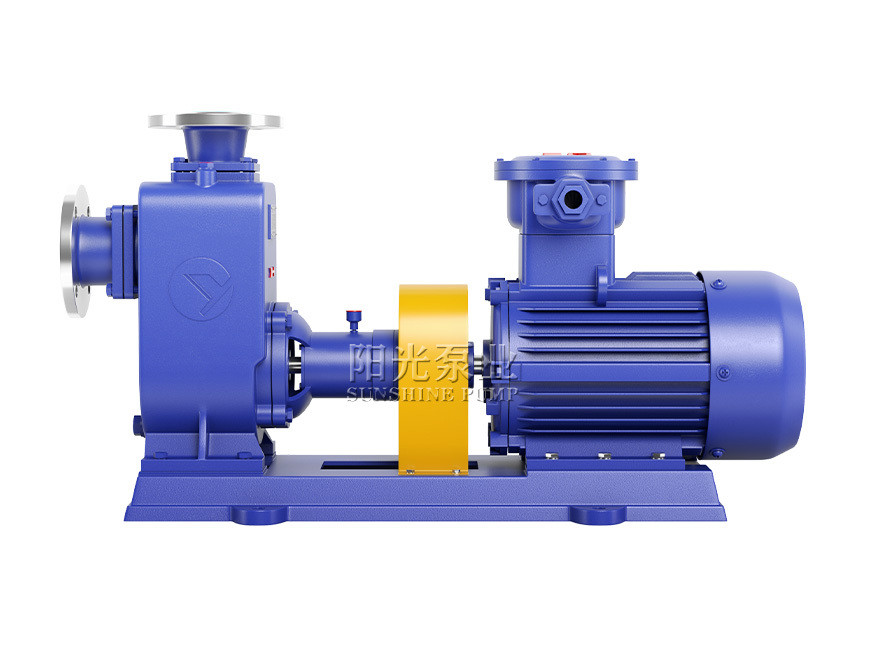

CYZ-A型自吸泵

标配防爆电机,适用于各种油类介质且自吸能力强

CYZ-A型自吸泵 三维视频
点击播放
产品简介

CYZ-A型自吸泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的泵类产品。它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。该自吸式离心泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。

产品特点

·管路中不需底阀,工作前只需保证泵体内储有定量引油即可。

·用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。

·该泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用。

·该泵吐出管路不需要安装安全阀,吸入管路不需安装底阀,既简化了管路系统,又改善了劳动条件。

适用范围

·是石油行业、陆地油库、油罐车的理想选择产品。

·适用于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等。

·输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃~80℃。

工作原理

上海阳光CYZ-A型自吸泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸人管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液,并由回流孔再次进入叶轮,与轮内部从吸人管路中吸人的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘。随着这个过程周而复始地进行下去,吸人管足各中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃吋,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能吋,应给予更换。

性能参数
序号
型号流量
(m³/h)
扬程
(m)
电机功率
(kW)
转速
(r/min)
125CYZ-A-203.2201.12900
225CYZ-A-323.2321.52900
332CYZ-A-203.2201.12900
432CYZ-A-323.2321.52900
540CYZ-A-206.3201.52900
640CYZ-A-326.3322.22900
740CYZ-A-40104042900
850CYZ-A-1215121.52900
950CYZ-A-2018202.22900
1050CYZ-A-3212.53232900
1150CYZ-A-30203042900
1250CYZ-A-40104042900
1350CYZ-A-5012.5505.52900
1450CYZ-A-6015607.52900
1550CYZ-A-752075112900
1665CYZ-A-15301532900
1765CYZ-A-3225325.52900
1865CYZ-A-5025507.52900
1965CYZ-A-752575152900
2080CYZ-A-13351332900
2180CYZ-A-17431742900
2280CYZ-A-2240225.52900
2380CYZ-A-2550257.52900
2480CYZ-A-3250327.52900
2580CYZ-A-406040112900
2680CYZ-A-504050152900
2780CYZ-A-55605518.52900
2880CYZ-A-706070222900
29100CYZ-A-2010020112900
30100CYZ-A-3210032152900
31100CYZ-A-401004018.52900
32100CYZ-A-5010050221450
33100CYZ-A-6510065302900
34100CYZ-A-7510075372900
35150CYZ-A-201502018.52900
36150CYZ-A-3215032222900
37150CYZ-A-4015040302900
38150CYZ-A-5516055452900
39150CYZ-A-6517065552900
40150CYZ-A-3220032301450
41150CYZ-A-4020040371450
42150CYZ-A-4520045451450
43200CYZ-A-2035020371450
44200CYZ-A-2535025451450
45200CYZ-A-3235032551450
46200CYZ-A-4035040551450
47200CYZ-A-4535045751450
48200CYZ-A-6328063901450
49250CYZ-A-3250032751450
50250CYZ-A-5040050901450
51300CYZ-A-3260032901450
52300CYZ-A-50500501101450
